Bentuk Standar Ekspresi Boolean
- Jumlah Produk
- Produk Jumlah
Jumlah Produk
- Ketika
dua atau lebih istilah produk dijumlahkan Penambahan Boolean

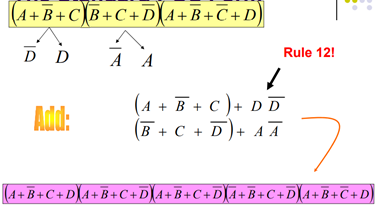

Konversi dari Ekspresi Umum ke Formulir SOP
- Ekspresi
logika apapun dapat diubah menjadi bentuk SOP dengan menerapkan
teknik Aljabar Boolean
Formulir
SOP Standar
Jumlah
Produk (POS)
Ketika
dua atau lebih suku penjumlahan dikalikan
Formulir
Jumlah Produk Standar
Ekspresi
Boolean dan Tabel Kebenaran
Mengubah

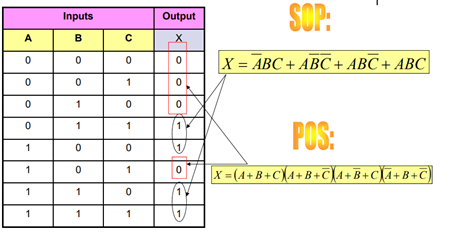

SOP menjadi Tabel Kebenaran- Periksa masing-masing produk untuk menentukan di mana produknya sama dengan 1
- Atur keluaran baris yang tersisa ke 0.
Mengubah POS menjadi Tabel Kebenaran
- Proses yang berlawanan dari ekspresi SOP.
- Setiap jumlah hasil menghasilkan 0.
- Atur keluaran baris yang tersisa ke 1.
Jumlah Produk
- Ketika dua atau lebih istilah produk dijumlahkan Penambahan Boolean
Konversi dari Ekspresi Umum ke Formulir SOP
- Ekspresi logika apapun dapat diubah menjadi bentuk SOP dengan menerapkan teknik Aljabar Boolean
Formulir SOP Standar
Jumlah Produk (POS)
Ketika
dua atau lebih suku penjumlahan dikalikan
Formulir Jumlah Produk Standar
Ekspresi Boolean dan Tabel Kebenaran
Mengubah
SOP menjadi Tabel Kebenaran
- Periksa masing-masing produk untuk menentukan di mana produknya sama dengan 1
- Atur keluaran baris yang tersisa ke 0.
Mengubah POS menjadi Tabel Kebenaran
- Proses yang berlawanan dari ekspresi SOP.
- Setiap jumlah hasil menghasilkan 0.
- Atur keluaran baris yang tersisa ke 1.
Mengonversi dari Tabel Kebenaran ke SOP dan POS
Peta Karnaugh
Peta Karnaugh
• Memberikan metode sistematis untuk menyederhanakan Ekspresi Boolean
• Menghasilkan SOP atau POS paling sederhana ekspresi
• Mirip dengan tabel kebenaran karena menyajikan semua dari nilai yang mungkin dari variabel input

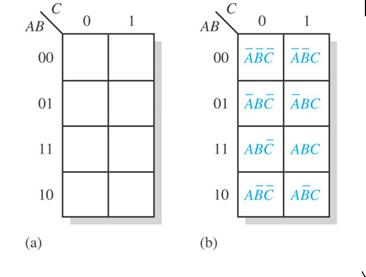

3 Variable K-Map

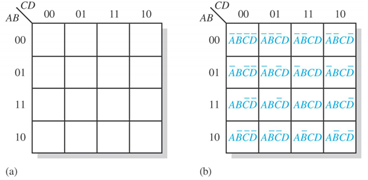

4 Variable K-Map
